개 요

  배관 내에 흐르는 유체의 온도변화에 따른 배관의 팽창과 수축, 기계설비에 의한 진동 및 지진에 의한 배관라인의
 변위 등으로 배관라인에 가해지는 외부 가진력을 흡수하여 배관을 보호하고 사고발생을 방지하고자 익스펜션 조인트를
 설치하고 있다.

특 성

외형적 특성
축 방향 변위흡수
축 직각 방향 변위흡수
각 변위흡수
비틀림 흡수
진동 흡수
기능적 특성
방음 효과
내산 효과
내유 효과
내압력이 크다

구 성

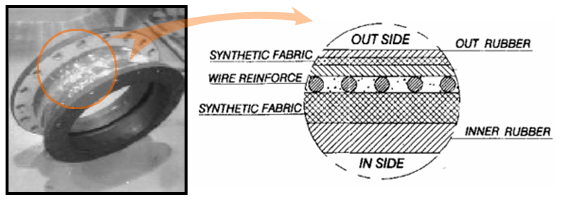

 1. 벨로우즈(Bellows) 네오프렌 고무(내산성, 내유성 내마모성)를 주재료로 내부에는 강화 와이어
   (내압력, 복원성)와 합성섬유(유연성, 인장성)의 제품


 2. 기타 부재

  RETAINING RING - 이음의 형태 유지
  CONTROL ROD - 이음의 신축을 안내하고 자중을 지지.
  PIPE SLEEVE - 이음의 신축
  FLANGE - AWWA C207 CLASS D

사 례

  • 율촌 화력발전소 CCPP용 RUBBER EXPANSION JOINT 400 X 203L, 1500 X 300L
  • 인천 복합화력발전소 CCPP용 RUBBER EXPANSION JOINT : 500 X 200L
  • 환경부 수도권 매립지 매립가스 자원화 사업의 RUBBER EXPANSION JOINT : 700 X 200L
  • FIVE VERTICAL PUMP UNIT FOR MOSTOROD WTP 550 X 600L
