 개요 |
 |
 노즐은 66kV 이상의 고전압 변전소에 설치된 송전선 배전선 등의 전기회로를 개폐하는 SF6가스 차단기내에
사용된 절연물로서 두 전극 사이에서 전기를 흐르지 않게 하는 절연성이 뛰어난 소재의 부품

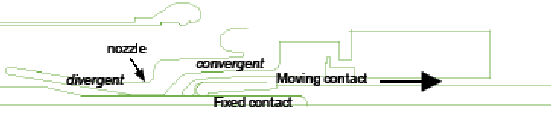

차단 방식 : 차단기는 전류의 차단시 고정 전극과 접촉 & 분리 운동을 하는 가동전극의 두 전극 사이에
강력한 아크가 발생하므로 SF6가스를 뿜어 소호
| PTFE 물리적 성질 |
|
입자크기 : AVG 20㎛의 PTFE
FILLER : AL2O3, BN, GLASS, MOS2 etc
PTFE + AL2O3
PROPERTY |
MEASURING METHOD |
UNIT |
RESULT |
Specific gravity |
ASTM D4894 |
g/㎤ |
2.24 |
Tensile strength CD |
ASTM D4894 |
㎫ |
30.6 |
Elongation CD |
ASTM D4894 |
% |
350 |
Hardness |
NEEDLE |
SHORE D |
63~65 |
| 성 능 |
|
MAIN NOZZLE : 300KV, 40KA GCB
INNER NOZLE : 145KV 40KA GCB

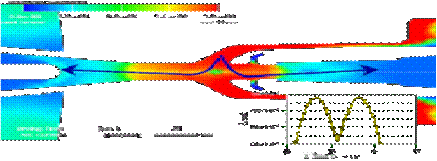

[ 소호시 노즐내부도 ] |
| 성 형 |
|
클린 공정
 작업자의 클린복
금형은 도금
국소배기장치의 클린룸

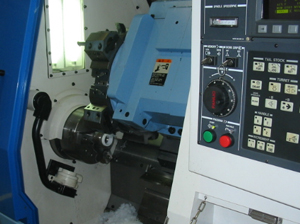

| MCT, CNC MACHINING |
|
가 공 설 비 |
선반 |
3대 |
범용 밀링 |
1대 |
CNC MACHINING |
2대 |
MCT MACHINING |
2대 |
|
|
| 검사기준(이물질과 결함) |
|
내주부
크기(내주부 전체) L : 0 ≤ L ≤φ0.3mm
간격 : d ≥5mm
수량 (φ20mm의 원 기준) m : 0 ≤ m ≤2 개
외주부
크기(외주부 전체) L : 0 ≤ L ≤φ0.8mm
간격 : d ≥20mm
수량 (φ100mm의 원 기준) m : 0 ≤m ≤10 개
|
| | |
