PTFE O-Ring

 PTFE 성형품을 절삭가공한 것으로서 종래 사용하던 고무 O-Ring 또는
  가죽재료로서 해결 못한 점을 보완하여 내열성과 내화학성 등 특성을
 가지고 있따. 가장 뛰어난 내유성 · 내약품성 · 내열성을 가지고 있고,
  광범위에 사용할 수 있는 재료이다. 고온, 오존, 산소, 미네랄 오일,
  합성 유압 용액, 연료, 향료 등 많은 유기용제와 약재에 뛰어난 내성을
  가지고 있다.

  최대 사용압력 : 300kg/㎠
  최고 사용온도 : -70~260℃
  용도 : 반도체장비, 메카니칼 씰, 펌프, 밸브, 다이아후렘, 가스켓,
  분석장비, 세척장비 등
오링 촌법표 확인

PTFE Piston Ring

윤활제가 필요 없습니다.
금속제 Ring은 마모 및 마찰을 줄이기 위하여 윤활제를 주입하며 Carbon Ring은 물을 사용하였으나, 본 제품은 자기 윤활성이 풍부한
무급유 . 무급수 Ring 이므로 윤활제가 필요 없습니다.

충격에 강합니다.
Carbon Ring은 경미한 충격에도 파손되고 조립이나 취급 시 충격에 불안정하였으나 본제품은 안전합니다.

부식의 염려가 없습니다.
유체나 Gas에 침식당하지 않으며 고착, 오염되지 않습니다. 고체물질 중 마찰계수가 낮은 TEFLON은 초기 가동 시 전동기의 부하를 적게합니다.

구입, 설계시 주의사항
1)규격결정은 온도에 따른 재질의 변화를 충분히 계산 고려해야 합니다.
2)Rider Ring 하중의 허용범위 이내로 해야하며 실린더와 피스톤의 틈은 운전시 팽창을 고려해야합니다.
3)열제거 방법을 충분히 고려해야 하며 Ring의 표면온도가 200℃ 이상이 되지 않도록 합니다.

A : Straight cut형
Double type으로 널리 사용
압축기 등의 Cylinder
B : Step cut형
Espander Ring과 함께 실린더의 밀착성을 유지 특수가공하여 A 형과 함께 사용
C : Angle cut형
사용 유체나 Gas등의 압력이 높은 경우 특수한 조건하에서 사용


상기 형태는 ① + ② 또는 ① + ①, ② + ③과 같이 2개를 겹쳐 사용합니다.

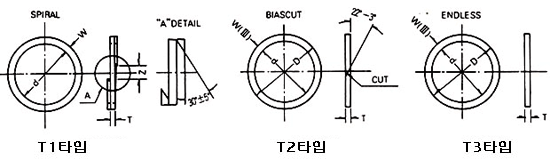

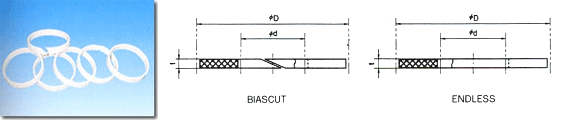

Back-up Ring

편심방지, 오일에 포함된 이물에 의한 팩킹 및 로드의 긁힘방지, 내열성 향상 및 밀림방지용으로 패킹의 내구성 향상과 기능유지를 위한 제품이다.


사선으로 자른 형상이 표준이지만 장착상 문제가 없다면 자르지 않은 형상도 사용 가능합니다.

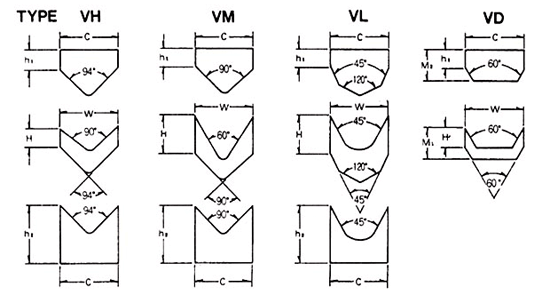

V-Packing


VH TYPE

PACKING WIDTH W LIP HEIGHT H ADAPTER RING HEIGHT h1 ADAPTER RING HEIGHT h2 ADAPTER WIDTH C
3 1.6 1.0 3 2.8
4 2.0 1.3 4 3.8
5 2.7 1.7 5 4.8
6 3.2 2.0 6 5.8
7 3.8 2.3 7 6.8
8 4.3 2.7 8 7.8
9 4.8 3.0 9 8.8
10 5.3 3.3 10 9.8

VM TYPE

PACKING WIDTH W LIP HEIGHT H ADAPTER RING HEIGHT h1 ADAPTER RING HEIGHT h2 ADAPTER WIDTH C
3 1.8 0.9 3 2.8
4 2.3 1.2 4 3.8
5 3.0 1.5 5 4.8
6 3.6 1.8 6 5.8
7 4.3 2.1 7 6.8
8 4.8 2.4 8 7.8
9 5.5 2.7 9 8.8
10 6.0 3.0 10 9.8

SEALS

(주)동양휄트오일씰은 PTFE 전문 메이커로서 다년간의 경험과 노하우를 바탕으로 화학, 조선, 건설, 기계용의 PTFE 베어링과 SEAL을 공급해 왔습니다.
SEAL은 고무와 스프링 삽입 등의 조합이 가능하며 하기와 같은 특성을 가집니다.

뛰어난 내화학성
넚은 범위의 사용온도
매우 낮은 마찰계수
비점착성, 슬립제
높은 내마모성
뛰어난 무윤활 특성

Packing 씰의 종류와 특징

구분 형식 Packing 단면 표준재료 경도 특징
Packing
For
Piston
Seals
OUIS
NBR 85 저온 Packing Seal의 전용으로 설계된 Packing 우수한 저온재료를 사용해 비주동축으로부터의 누수를 방지
SPG
PTFE+
NBR
- PTFE Ring과 고무링이 결합된 Packing 주동면이 PTFE로 동면둘레의 저항이 작아 Stick-slip의 발생이 없다.
SPGW
PTFE+
NBR+
Nylon 수지
- PTFE Ring과 고무링 그리고 나일론 수지가 결합된 Packing SPG 형보다 밀려나옴의 방지를 위해 개량된 고압용 Packing
SPGC
PTFE+
NBR
- PTFE Ring과 O-Ring이 결합된 Packing O-Ring에 비해 주동면의 저항이 작고 수명이 길다. 공업용으로도 사용가능
CPH
NBR 60~90 비교적 저압용으로 사용되는 Packing Packing의 재료로 NBR을 사용해 주로 저항을 작게 할 수 있다.
SpecIal Packing For Rod Seals IUH
NBR 85 저온 Rod Seal의 전용으로 설계된 Packing 탁월한 저온 재료를 사용해 주로 비주동축으로부터의 누수를 방지하는 특수한 형태
SPNC
PTFE+
NBR
- PTFE Ring과 O-Ring을 결합시킨 Packing O-Ring에 비해 미끄러짐이 작고 수명이 길며 공업용으로도 사용가능
  UPH
NBR 90 Piston Seal, Rod Seal양용으로 사용할 수 있으나 전용 Packing에 비해 사용범위에 제약을 받는 경우가 있다 Packing 재료로 NBR외에 VITON을 사용하므로 광범위한 온도영역 혹은 인산 에스테르계, 수성 글리콜계 작동유에 사용 가능
VITON 90
USH
NBR 90   USH형을 소단면화한Packing으로 일체형의 동체홈에 장치 가능
V96H
NBR 90 사용압력에 부응해 여러 개의 Packing을 겹쳐 사용가능. 단, 설치폭의 칫수가 커서 U형에 비해 밀봉성능이 약한 결점이 있다. JIS B 2403 해당품으로 NBR을 사용하고 있고 내열, 내약품성에는 VITON이 최적이다
VITON 80~90

DUST SEAL, BACK-UP RING, WEAR RING, BUFFER RING의 종류와 특징

구분 형식 Packing 단면 표준재료 경도 특징
DUST SEAL DKB
NBR+외주금속 80 기기의 보호 및 PACKING의 기능 유지를 위해 외부로부터의 DUST 진입을 방지하는 것으로 PACKING의 종류와 사용조건에 따라서 DUST SEAL을 선택한다. 주로 NBR로 사용하며OIL막의 긁어냄 방지를 목적으로 한 DOUBLE LIP DUST SEAL이다.
VITON+외주금속RING 80~90
DKH
NBR+외주금속 80
VITON+외주금속 80~90
LBH
NBR 90 DOUBLE LIP의 고온체DUST SEAL로 동체홈에 장치가능, 기름의 누출방지
VITON 80~90
BACK-UP RING BRT2
BRT3
PTFE - PACKING의 밀려나옴을 방지하는데 사용하며 PACKING의 내구성을 향상시킨다.
BUFFER RING WRT
PTFE - PISTON부의 축받침으로 사용하고 긁힘이나 기울어짐을 방지. PACKING의 내구성을 향상시킬 수 있다. WRT형을 HOOP형으로 CYLINDER경에 맞추어 CUT해서 사용할 수 있다.
HBTS
PTFE+내한용 NBR - BUFFER RING은 ROD PACKING과 병행해 고부하시 충격압 흡수 및 압력변동을 흡수해 PACKING의 내구성을 향상시킬 수 있다.
주동부 재료로 PTFE를 사용해 고속, 아주 짧은 STROKE에 적합하다.
