개요

　 교량, 첨가물, 건축구조물, 배관, 설비기기가 온도, 진동, 지진 등에 의해 상대적으로 유동하는 부분을 원활히
　　 미끄러지게 하는 유동 지지판
　 특징 : 저 마찰특성, 자기 윤활성, 내열성, 내후성에 뛰어나고 장기간 유지, 보수 없이도 안정적으로 사용이 가능.

응용분야

　 슬라이딩 패드의 분야별 적용 예

　 일반공사 : 대형배관, 보일러, 탱크, 열교환기, 집진기
　 교량 : 고속도로교각, 철도교각, 교량 제작용 MSS
　 조선 : 선박 LOAD OUT, 선박배관

STEEL PLATE의 물리적 성질

　 STEEL PLATE 종류
　 STAINLESS STEEL, CARBON STEEL, COPPER ALLOY 등

　 화학적성분과 물리적 특성치
　 CARBON STEEL PLATE

ITEM
CHEMICAL COMPOSITION
MECHANICIAL PROPERTIES
Material
P %
S %
Tensile Strength
㎏f/㎟
Strength at Yield
㎏f/㎟
0.05
0.05
41~52
221


생산방식

　 에칭 처리
　비접착성이 큰 P.T.F.E (POLY TETRA FLUORO ETHYLENE) pad를 접착하기 위한 표면처리 방법으로 에칭처리를 하며
　이때 에칭된 테프론 패드의 면이 직사광선을 피하도록 한다.

　 에폭시 수지계열의 접착제
　부착되는 양면에 균일 도포하고 압착프레스나 클램프로 기계적 물리적인 압착을 가하여 접착.

설계기술

　1. 슬라이딩 패드의 단위하중 설계
　 구조물 전체하중에 대한 슬라이딩 패드의 단위하중 결정

　2. 슬라이딩 패드 위치와 수량설계
　 구조물의 기능성과 강성에 영향이 없는 슬라이딩 패드의 위치와 전체수량 결정

　3. 슬라이딩 패드의 사용환경 설계
　 구조물이 처한 환경에 적절한 슬라이딩 패드의 사용환경적 선택

　4. 슬라이딩 패드의 추가 기능적 요구사항 설계
　 절연, 진동감쇠, 고온의 추가 요구환경에 따른 슬라이딩 패드 선택

　5. 슬라이딩 패드의 설치방법에 대한 적절한 결정
　 용접, 볼트 조립등의 방법적 설계

적찹성능

　 PTFE 소재와 접착제에 따른 접착성능
Unit : kg/㎠
ADHESIVE
IS-003
IS-004
IS-009
PTFE
PURE PTFE
20
41
60
PTFE + CARBON
23
40
63
PTFE + BRONZE
29
43
67
PTFE + GRAPHITE
25
38
58

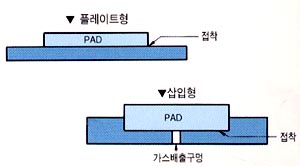

종류

　 플레이트형 : 금속평판에 PTFE PAD를 접착
　 삽입형 : 홈을 판 금속판에 PTFE PAD를 끼워 넣어 접착


설치방법

　 슬라이딩 로드의 기초에 패드를 SPOT 용접, TACK 용접, 전용접 및 볼트조립.

　 주의사항
　 용접에 의한 PTFE와 STEEL PLATE 간의 접착에 손상이 가지 않도록 테이프로 마스킹을 하고 허용온도
　(MAX 200℃)를 넘지 않도록 함.

마찰계수

　 마찰계수는 압력과 슬라이딩 속도 그리고 온도에 따라 다른 값을 나타내며 PTFE PAD 표면 조도와
　실험방법에 따라서도 다르다.

　 마찰계수 실험은 슬라이딩 속도 100mm/s 일 때 압력에 따른 마찰계수의 값을 측정
　(아래의 값은 PTFE PAD에 아비동 목재가 슬라이딩 될 때)

　 정지마찰계수 : 0.1~0.25
　 운동 마찰계수 : 0.05~0.1

　 41.6kg/㎠일 때 슬라이딩속도를 100mm/min부터 400mm/min까지 속도가 증가시키며 마찰계수를 측정
　 결과 : 슬라이딩 속도가 빨라짐에 따라 마찰계수가 커짐

　 마찰계수 선도


PTFE PAD의 물리적 성질

ADHESIVE
Unit
측정기준
Virgin
PTFE
PTFE
PTFE
PTFE
+CARBON 25%
+BRONZE 60%
+GLASS 25%
Mechancial Propreties
㎫
JIS K 6891
46.1
16.7
18.1
18.6
Tensile strength
Elongation
%
JISK 6891
370
30
275
280
Compressive strength
㎫
0.2% off set
7.6
11.3
11.6
8.6
24℃
1% strain
5.4
10
10.2
8.3
24℃
25% strain
28
39.8
43.1
28.9
24℃
Total deformation
%
ASTM D621
15.2
6.4
6.6
14
14.5
5.5
6.1
8.5
Hardness
Duro
Shore, 24℃
52~62
65~75
62~72
56~60
meter D
Coefficient of friction
 　
Static
0.22
0.29
0.24
0.26
Dynamic
0.048
0.09
0.062
0.085
Wear factor
 　
　
2.0×10-4
2.0×10-4
0.7×10-4
1.0×10-4
Physical properties
 　
　
2.17
1.93
3.95
2.25
Specific gravity

　 수명과 마모계수

　 일반적인 슬라이딩 패드의 경우 압력과 슬라이딩 속도도 중요한 변수이지만 마모도 또한 변수이다.
　 마모량 변수

　 기본적 변수 : 하중, 속도, 시간
　 운동의 성질(예, 왕복, 요동, 회전)
　 슬라이딩 패드면에 기름 또는 물이 존재하는 등 환경조건
　 상대재의 재질, 표면거칠기.

　　R = KㆍPㆍVㆍT ( Archard 마모방정식 )
　　R : 직경 방향의 마모량 cm
　　K : 마모계수 ㎤ㆍmin/ kgㆍmㆍh
　　P : 상대물이 패드에 접촉하는 단위면적당 하중 kg/㎠
　　V : 슬라이딩 속도 m/min

PTFE PAD

　 SLIDING PAD 　 SKID PAD

기술적 상담

　 운동시 마찰계수가 작습니다.
　 멈춤과 미끄러짐 없이 슬라이딩 됩니다.
　 PTFE는 화학적환경와 열에 안전하며 습기를 흡수하지 않아 외부 에 노출되어 있어도 좋습니다.
　 PTFE는 사계절에 관계없이 항상 무급유의 슬라이딩 소재로 언제 나 같은 슬라이딩을 보입니다.
　 일신P.T.F.E. 공업(주)의 PTFE PAD는 설치가 간편하여 볼트나 용접으로 설치가 가능합니다.
　 PTFE PAD는 과다한 슬라이딩으로 인한 피로파괴의 염려가 없습니다.
　 PTFE PAD은 절연성이 있으며 외부의 열에 접착성능이 쉽게 작아지지 않습니다.
　 진동감쇠의 역할도 수행합니다.
　 PTFE PAD는 단 한번의 계면유의 도포로 PAD의 마모가 거의 없습니다.
　 고객이 요청하는 어떠한 사양도 제작 가능합니다.
